Aurinkopaneeli vaunuun

No onhan se uskottava jos mittarit näyttävät. Prosenttuaalisella tuotolla ei mun mielestäni ole niin väliä vaan sillä paljonko tulee tehoja tarpeeseen. Ellei teho riitä hankkii yhden panelin lisää niin se on siinä.

Tuleeko parkissa ollessa siirreltyä panelia optimaallisesti, olisiko katolla aamusta iltaan ahkeroiva kuitenkin kokonaisuutena tehokkaampi. Ainakin touhua olisi vähemmän eikä näkyisi panelia ikkunan edessä.

Markku taitaa ajatella ylläpitolatausta auton pihalla ollessa??

@timppa

Ajattelen sekä että pihalatausta ja reissulatausta, usein se puoli johon paneeli tulisi, on auringon puolella reissussakin varsinkin helteellä.
Paneeli sopisi tuohon turhana olevaan sivuikkunaan.
Ikkunassa on aina pimennysverho päällä, paitsi siivotessa, kun pitää pyyhkiä pölyt pois.

Hei!

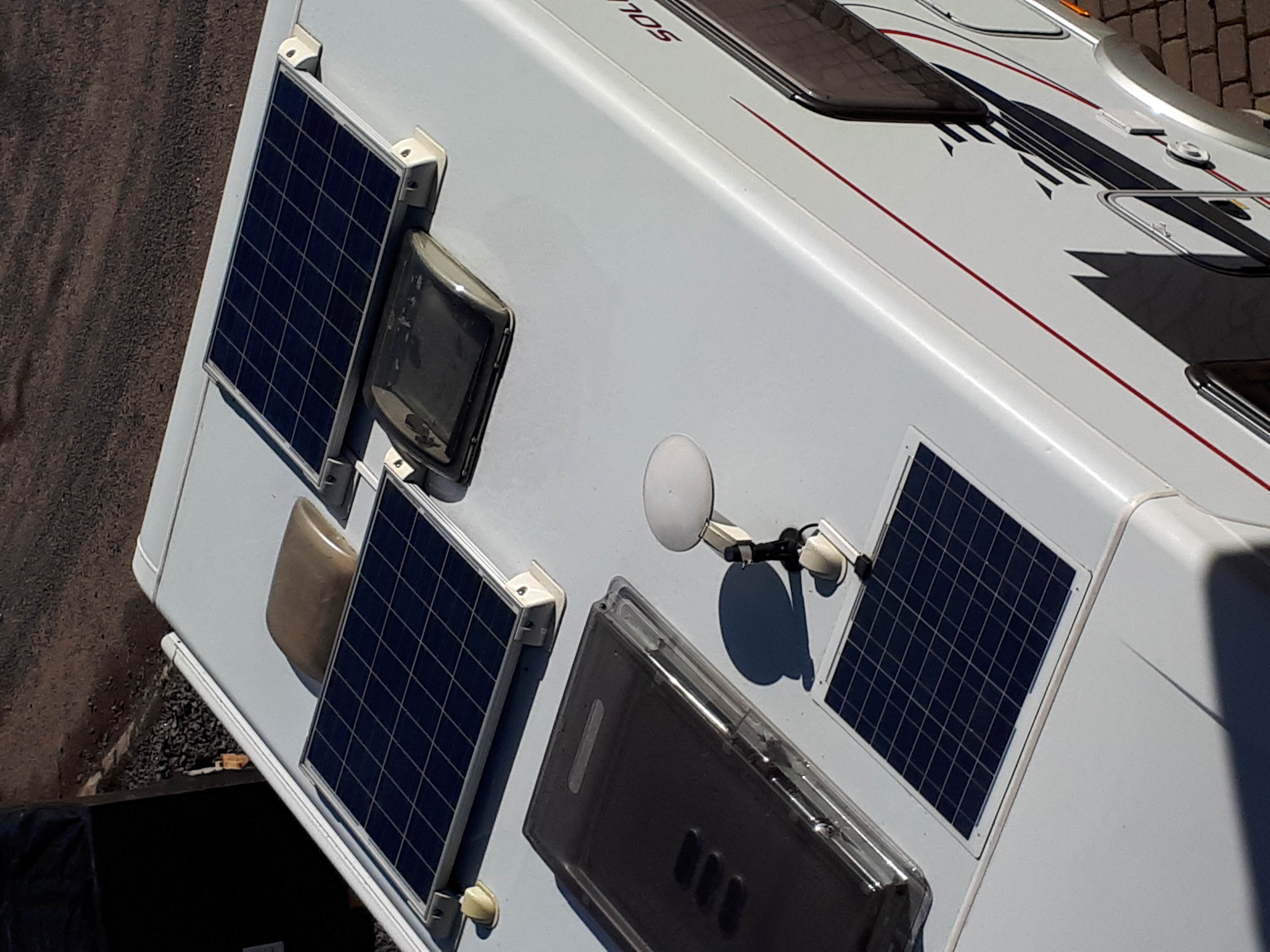

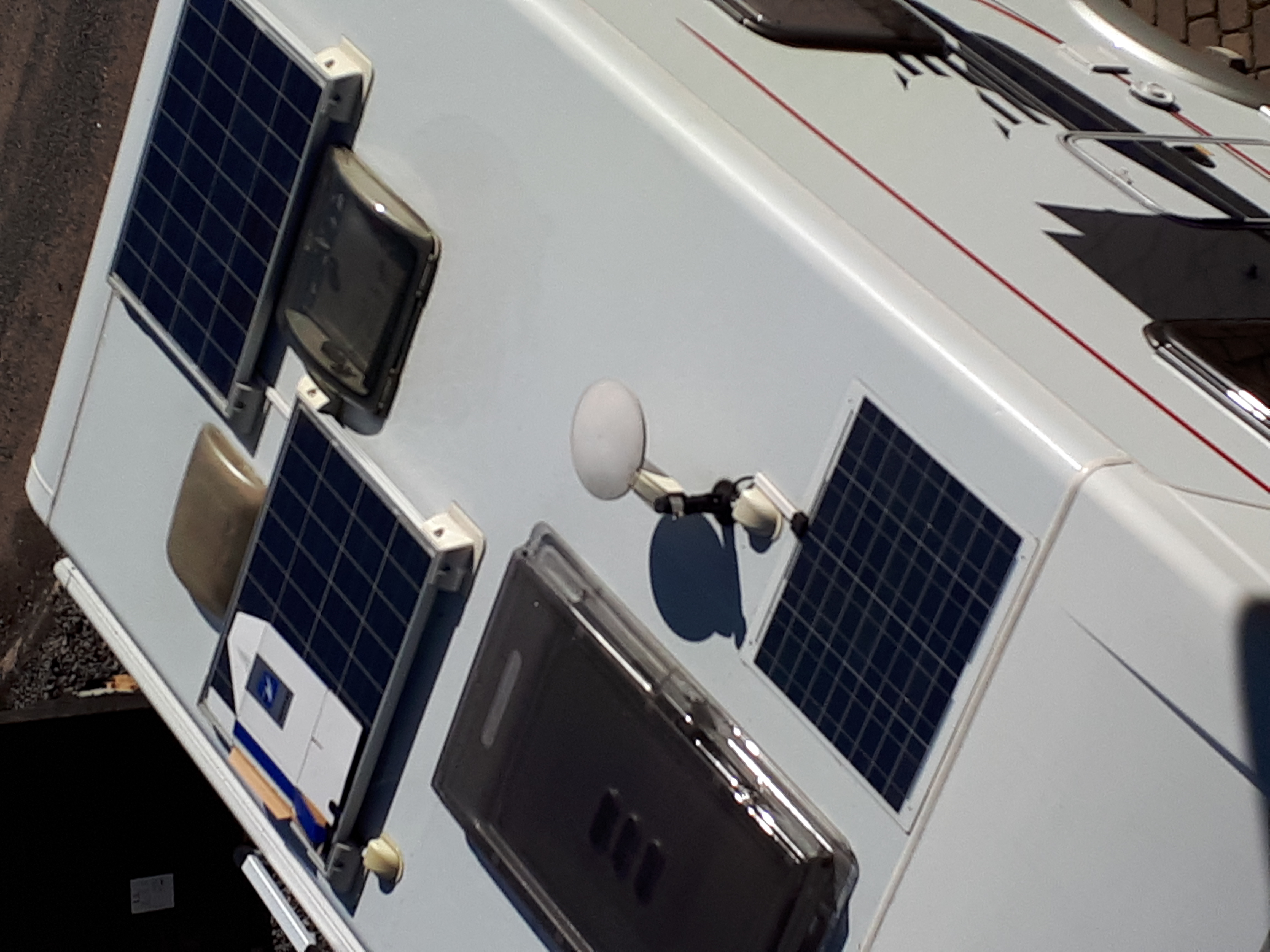

Kevät tulee myös ryminällä Turkuun ja auton talvipalttoo kuorittu. Paneelit tuottaa hyvin ja liitteenä matalalla olevan kevätauringon tuotot. Pakettiin kuuluu 2 x 80W/ 3,7A paneelit ja MPPT 75v/15A säädin. Paneelit on sarjaankytketty. Kuvissa 1 ja 2 on molemmat paneelit toiminnassa ja kuvissa 3 ja 4 toinen paneeli osittain peitetty.
Kuormana säätimestä tulevassa 12 v lähdössä n. 4 A kuluttava kylmäboxi. Sarjaankytkennässä MPPT-säätimellä ei haittaa vaikka toinen paneeli olis varjossa, tuottoa tulee kuitenkin se toisen paneelin tuotto+ pikkaisen myös siitä peitetystä. Seuraavassa jutussa on kuva MPPT:n ja PWM säätimien eroista ja toiminnasta.
Paneelit on kehittyneet mutta eniten kehitystä on ollut säätimissä. Säätimeen kannattaa satsata se 100 € (MPPT) enemmin kuin ostaa se halpa 20 €:n PWM.

Terveisin Hemmo

Hei!
Tässä lupaamani teksi säätimistä.

Terveisin Hemmo

Luulenpa että sulla panelit ovat rinnan kytketty. Millainen on sun paneleiden avoimen kierron jännite?

Jos tuon lukee alusta loppuun selviää kytkennöistä aika paljon.
https://www.electrotori.net/news/1/aurinkosahkojarjestelman-asennusohje

''Aurinkopaneelien sarjakytkennässä kaikkien paneelien läpi kulkee sama virta. Sarjaan kytketyn paneeliketjun jännite on paneelijännitteiden summa. Aurinkopaneelit muodostuvat sarjaan kytketyistä aurinkokennoista, joten jokaisen kennon läpi kulkee sama virta. Sarjakytketyn paneeliketjun tuotannon määrittää huonoiten tuottava kenno''

@timppa

Moi!

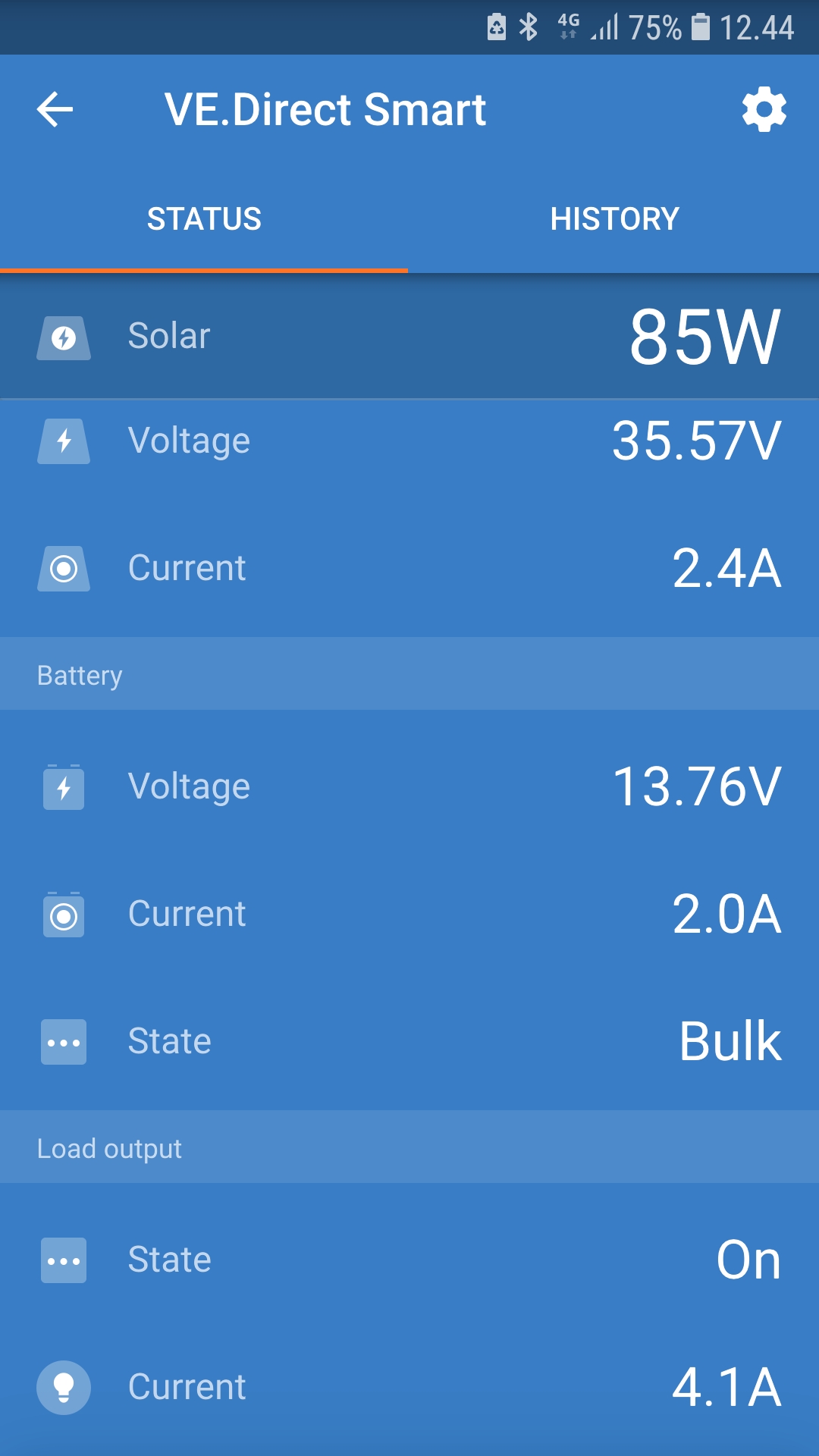

Kyllä paneelit on sarjaankytketty. Tuo rinnankytkentä toimii silloin kun käytetään PWM-säädintä jossa ei voida pelata korkemmalla jännittellä. MPPT-säätimessä taas säädin hoitaa tehon muuttamisen oikeaksi akun jännitteen mukaan. Minulla olevaan säätimeen voidaan syöttää max75 V (VOC) /15 A . Omissa VOC on n. 20 V. Noissa lähettämissäni kuvissa selviää hyvin säätimen toiminta jännitteen suhteen. Paneeleilta 35,57 V ja 2,4 A=85W.
Säädin muuttaa sen n. 14,4 V latausjännittellä 6A :n lataukseksi (kuvassa batteryvirta+ output ). Varjotapauksessa paneeleilta yhteensä 16,16V/2,4 A ja säätimeltä akulle 14,4V/2,7A.Ja molemmissa tapauksissa sama n. 4A kuorma ja pilvetön taivas. Näin se vaan menee.
Näissä paneeliasioissa on tuo säädin tänäpäivänä isossa roolissa kun puhutaan useamman paneelin käytöstä.
MPPT- säädin on aivan ylivoimainen silloin. Itselläni on starttiakun latauksessa yksi paneeli ja PWM-säädin.
Toimii siinä riittävän hyvin.

Terveisin Hemmo

Jos on kaksi 80 W:n panelia rinnan kytkettynä saa MPPT säätimellä paremman tuloksen kuin noissa kuvissa on.

Ei se säädin sarjakytkennän heikkouksia poista.

@timppa

Moi!
Aurinko oli melko matalalla tuona hetkenä kun otin tuon testin. Kesällä tuotto on n.120 W kun kulma on vähän otollisempi. Kyllä totuus on vaan se että sarjaankytkennällä MPPT-säädin pelittää paremmin. Myin näitä järjestelmiä pienistä huussipaketeista omakotitaloihin viime vuosina ja kokemusta sekä testitietoa on jonkun verran kertynyt vuosikymmenien kuluessa kun näiden kanssa olen puuhastellut. Koulutukseni on elektroniikka-asentaja, nyt kylläkin jo eläkkeellä.

Näillä mennään, hyvää kesän odotusta kaikille.

Terveisin Hemmo

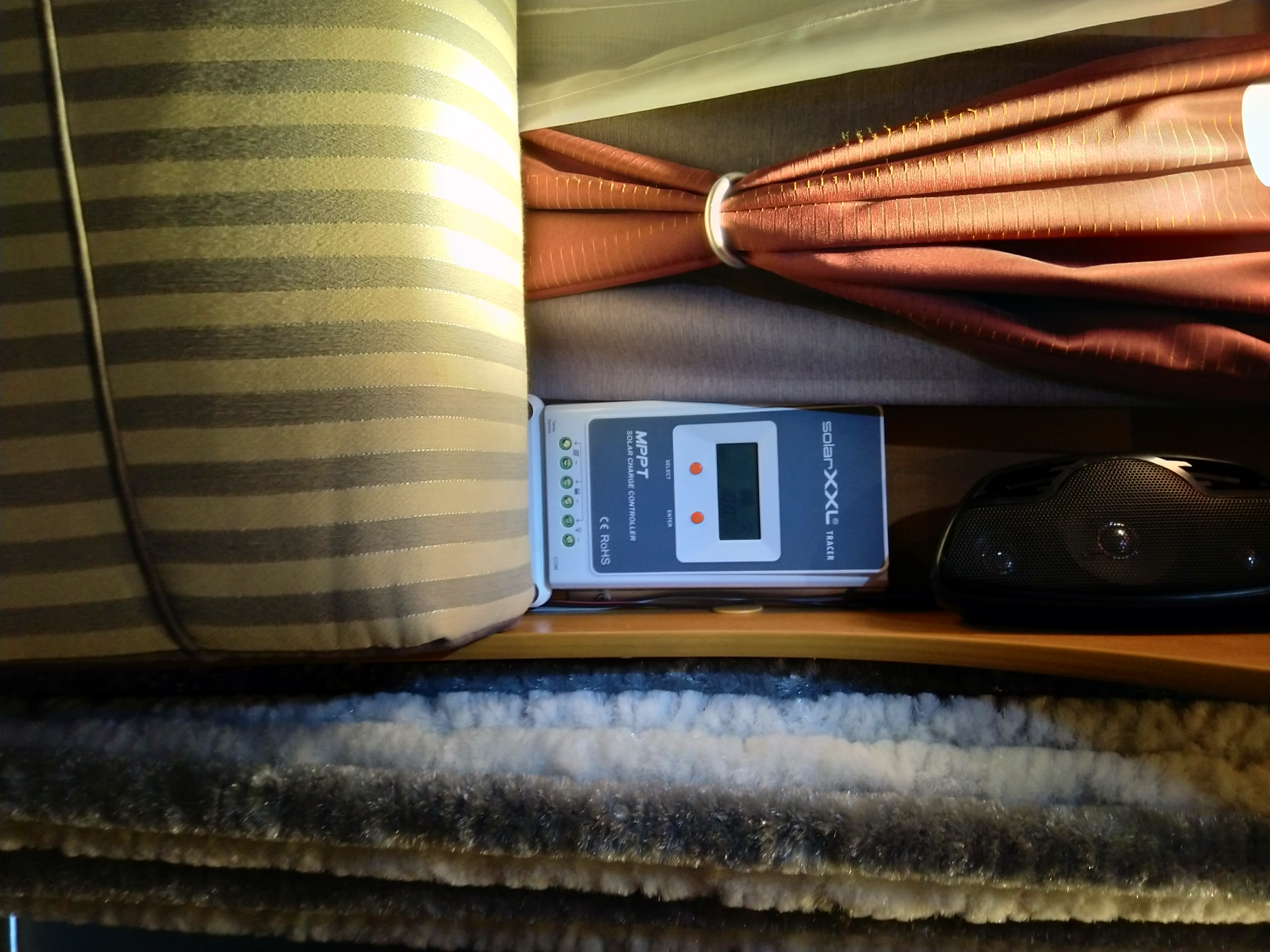

Meillä on auton katolla 2kpl 100 watin monokidepanelia rinnan kytkettynä. Säädin kuvan mukainen 30 A MPPT.

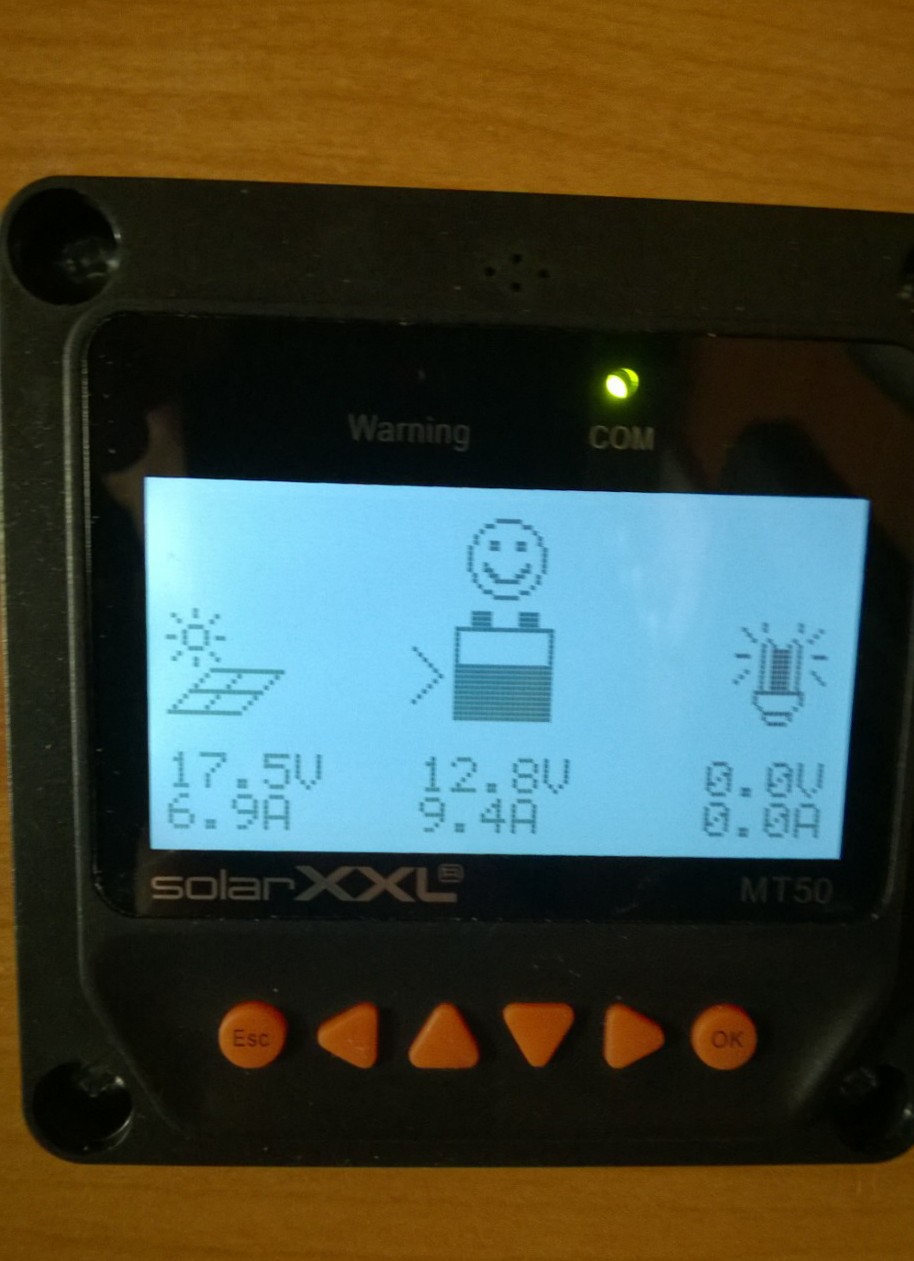

Toisessa kuvassa "parhaat" lukemat, mitä olen huomannut eli 9,4 A.
Teoreettinen maksimi lienee hieman suurempi?

MPPT -säädin ei muuta sarjakytkennän lainalaisuuksia.

@timppa

Hemmo, miten on paneelien kiinnitykset hoidettu katossa? Ruuveilla? Liimalla? Molemmilla? Miten talvella, ovatko silloinkin katolla vai onko autolla talvikäyttöä? Lumen poisto mietityttää.

Olisi tarvis vaunun katolle laittaa paneeli.

Moi Rauno!
Paneelit on kiinni muovisilla kulmapaloilla jottka on liimattu kattoon ja paneeli ruuvattu rostetiruuveilla kiinnikkeisiin. Itselläni on läpi vuoden katolla mutta keskitalven lumiset ajat auto on katoksella vuorattu.
Eipä tuo kovin herkkä oo rikkoontumaan ja varovasti työntimellä työntämällä onnistuu. Päälle ei saa astua-
sitä nuo ei kestä. Ja puhdas paneeli tuottaa myös talvella jonkinverran. Paa niin suurituottoinen paneeli kuin mahtuu ja jos VOC-jännite on korkea, yli 25 V, niin käytä MPPT-säädintä ehdottomasti. Muutenkin MPPT lyö PWM-säätimen lähes joka osa-alueella joten suosittelen sen hankkimista.
Liitteenä kuva kiinnikkeistä.
Autan mielelläni jos jotain kysyttävää: hemmo56@gmail.com

T. Hemmo

Niin ja se kuva...

Miten toimii joustavat suoraan kattoon liimattvat elementit?

Keskustelun ekalla sivulla 22.3 Josma Koson kirjoitus hankkimistaan taipuisista paneleista. Saa nähdä jääkö tämä kirjoitus sinne sivulle 1.

@timppa

Mulla on oheinen säädin,mut oletettavasti vanahempaa mallija + mt-50 näyttö. Sääjin ja näyttö on nyt n.vuojen ollu käytösä.

https://www.aurinkopaneelikauppa.fi/epages/aurinkopaneelikauppa.sf/fi_FI/?ObjectPath=/Shops/20120903-11092-142553-1/Products/%2204020%20PWM%22

Mistä pääsen muuttamaa arvoja, kun uuven akun (100ah) vaihon jäläkeen huomasin, et sääjin lataa 15V akkuu jatkuvasti. Eikös se olisi parempi, jos se olis jotain 14,6-14,8?

Akku on oheinen:
https://www.motonet.fi/fi/tuote/900102/Sznajder-Marine-100Ah-veneakku-P350xL175xK190--
