Lmc Liberty 6800 ti sähköjörjestelmä

Nyt sitten tosiaan typerä kysymys jos joku osaisi auttaa oikeaan suuntaan kuinka edetä ongelmassa.

Ostin keväällä käytetyn auton jossa nyt kesällä ilmeni sellainen ongelma että maasähköllä ollessa sähköt eivät pysy päällä kuin n max 5 min jonka jälkeen ne putoaa pois. Samalla alkaa kuulumaan naputusta auton sähkölaitetilasta.

Autossa on ebl 66 tyyppinen sähkökeskus jossa kaikki sulakkeet ovat ehjiä. Myöskin hupiakun lähellä olevat sulakkeet ovat ehjiä. Hupiakun ikää ei ole tiedossa.

Onkohan ongelma sähkökeskuskessa, hupiakussa vai jossain muualla?

Kiitoksia asiallisista vastauksista ja neuvoista.

Eki.

Käyppä jossain karavaniliikeessä akkua rasitustestissä tai auto sähkö liikeessä ,putoaako 220V järjestelmä kokonaan pois vai 12V järjestelmä?
T.Rauno

Siis epäilet ensimmäiseksi hupiakun kunnon testaamista?

jep aloita siittä

Kiitos neuvoista.
Hankin akun kuormitustestin jälkeen (vain 60 prosentin kapasiteetti) uuden hupiakun ja nyt vaikuttaa kahden vrk:n jälkeen että ongelma poistui.

Eki

Hei Rauno.

Kiitos viime kerran neuvoista.

Nyt kuitenkin viime yönä kun talon nuoriso oli reissussa autolla niin heille oli käynyt jälleen tuo ilmiö, että maasähkö katkesi hetken kuluttua ja kaapelin irtikäyttö korjaus tilanteen.

Totesin saman itsekin päivällä ja tosiaankin, sähkö katkeaa kun on hetken päällä. Sinä hetkenä alkaa kuulumaan nakutusta sähkökeskuksista kun se yrit uudelleen päälle.

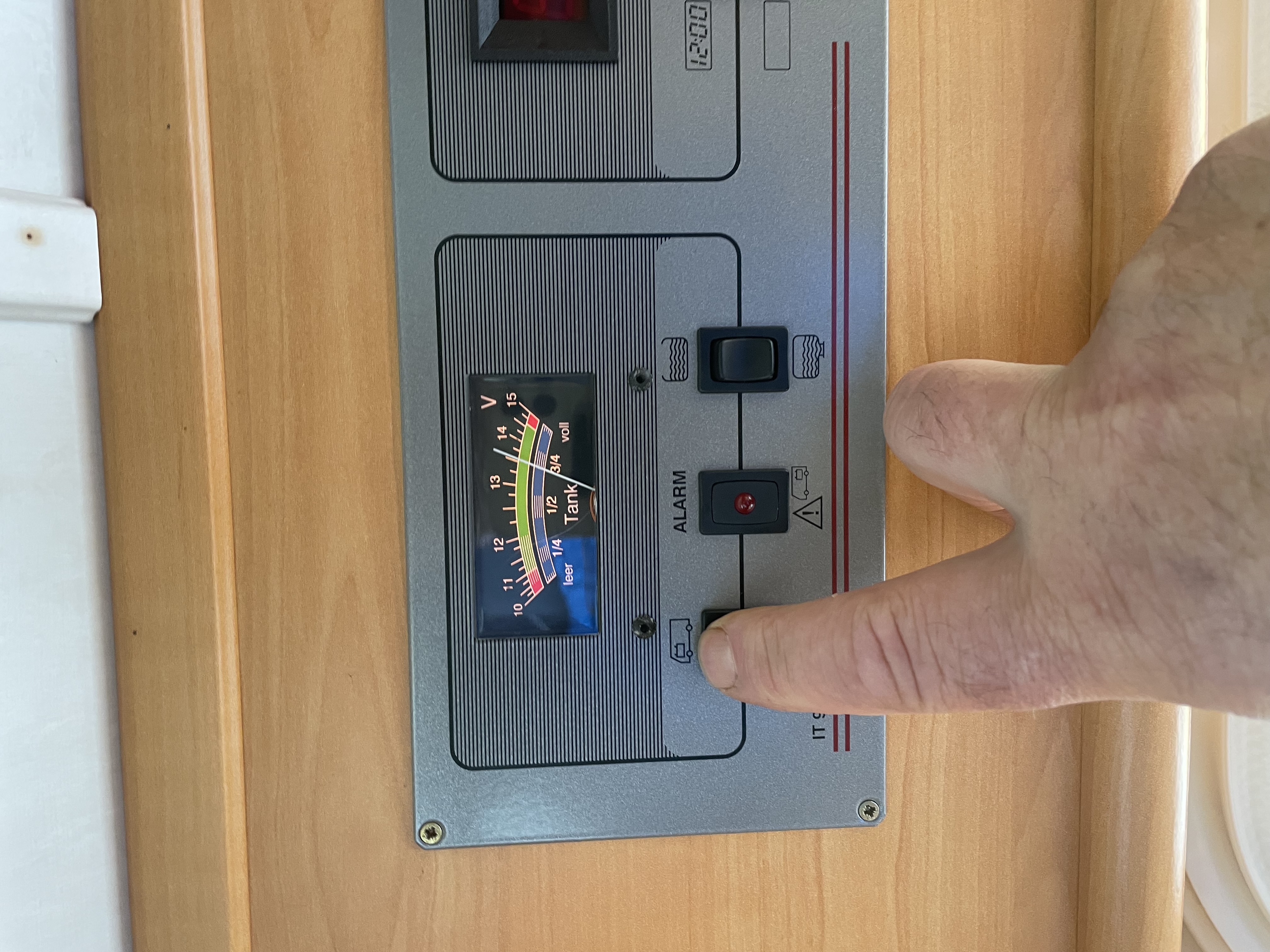

Katsoin jännitteitä asunto-Idan tauluista kun maasähkö on päällä ja ne näytti seuraavasti. En tiedä kuuluuko nuo asiaan mutta laitan silti.

Mistähän tuo nyt voisi kiikastaa.

Laitoin lämmityksen yöksi päälle ja seuraan tilannetta.

Eki

Hei Rauno.

Kiitos viime kerran neuvoista.

Nyt kuitenkin viime yönä kun talon nuoriso oli reissussa autolla niin heille oli käynyt jälleen tuo ilmiö, että maasähkö katkesi hetken kuluttua ja kaapelin irtikäyttö korjaus tilanteen.

Totesin saman itsekin päivällä ja tosiaankin, sähkö katkeaa kun on hetken päällä. Sinä hetkenä alkaa kuulumaan nakutusta sähkökeskuksista kun se yrit uudelleen päälle.

Katsoin jännitteitä asunto-Idan tauluista kun maasähkö on päällä ja ne näytti seuraavasti. En tiedä kuuluuko nuo asiaan mutta laitan silti.

Mistähän tuo nyt voisi kiikastaa.

Laitoin lämmityksen yöksi päälle ja seuraan tilannetta.

Eki

Hei vaan

Onkohan jollain teistä käsitystä miksi maasähkö putoaa noin puolen minuutin kuluttua pois päältä?

Nyt käynyt lävitse löytämäni sulakkeet ja ne ovat silmällä katsottuna hyväkuntoisia. Samalla irroitin nuo electrobokkiin tulevat liittimet ja suhautin niihin kosteudenpoistajaa.

Autoni on LMC Liberty 6800 ti

Kiitoksia vastauksista.

Eki

Katkeaako koko autosta 230 V vaiko vain laturista?
Onko autossa vikavirtakytkin joka laukeaa?
Jos kyseessä on vikavirtasuojakykimen laukeaminen on jossakin maavuoto
Jos vain laturi sammuu voi se olla vialla

Hmmm. Mitenkähän selittäisin, yritän vaikka näin.

Ilmiö toistuu siten että kun kytken maasähkön, kestää hetken ennenkuin alkaa invertteri irtikutkeä ja kytkeä nopeassa tahdissa. (Silleesti nakuttaa nopeesti). Sitten sammuu 230 v ja kaikki siitä virtansa saavat kakkaa toimimasta, kuten mikro ja 220v pistokkeeseen ei Tuu virtaa. Missäs tuo vikavirtasuoja mahtaa ollakaan? En oo sitä tunnistanut, muuta kuin sen 220 v automaattisulakeparin. Asunto--osaan kyllä jää 12 v ilmeisesti kun ne toiminnot pelaa, (kaasu ja asunto-osan valot)

Siis onko sinulla 230V syöttö invertteristä?
Onko se käytössä myös silloin kun olet kiinni maasähkössä, miksi?
Miten kytkentä on toteutettu?
Ei kai samoihin pistorasioihin tule maasähkö ja invertterin syöttö?
Laukeaako se 230 V sulake?
Vikavirtakytkin on yleensä sen kaksoisjohdon vieressä tai intgroituna siihen.

---

Hyvää päivää.

Kiitoksia kommenteistasi ja neuvoistasi

Nopeasti seurattuna, ilman että availen mitään muuta paikkoja kuin nuo luukut niin ymmärsin näin:

Inverteri on nimeltään Dometic. Sen sisäistä kytkentää en tiedä, mutta siihen tulee etupäähän kaksi Euro-plugia sähköjä varten. En ole tutkinut tarkemmin toista johtoa minne se menee, mutta toinen menee Elektroboxille (Siis akkulaturille??)
Invertteri ei ole ollut minulla käytössä ollenkaan. Olen tänä kesäsnä onnistunut käyttämään maasähköä kyllä ilman ongelmia pl tuolla aiemmin mainittu tapaus.
Yritän selvittää tuota invertterin / elektroboxin kytkentää tarkemmin.
Oletan että samoihin asunto-osan 220v pistorasioihin tulee maasähkö (Ja mahdollisesti invertteriltä tuleva jännite) silloin kun/jos invertteri kytketään päälle.
220 sulake ei laukea. tutkin tuota vikavirtasuojaa ja sulaketta tarkemmin tänään
Tuo jännitteen nousu saattaa hyvinkin olla se syy miksi se pätkii ??? Minulla ei ole mitään tietoa tuosta invertteristä, mahtaneko siitä löytäkään mistaan mitään?
. Otan muutamia kuvia tänään tästä laitteistosta ja kytkennästä, olisko niistä apuja?

Kiitoksia

Eki

Muutamia kuvia.

Muutamia kuvia.

Muutamia kuvia.

Luulenpa inverttterin priorisoinnissa olevan jotain vikaa. Toinen verkkovirtajohto tuo siihen virtaa ja toisesta saa ulos akusta muunnettua. Laite on aika monimutkaista tekniikkaa juuri priorisoinnin vuoksi.

Ottaisin molemmat pistokkeet irti ja katkaisijan nollaan. Veikkaan kaiken toimivan sen jälkeen.

https://www.dahlberg-sa.com/en/shop/inversor-onda-sinusoidal-msi-1824t-waeco-dometic-9600000011/

https://rvsolutions.co.nz/dometic-sinepower-pure-sinewave-inverter-1600w/

@timppa

---

Hei

Saatat olla hyvinkin oikeassa. Nyt vielä kysymys että mistä tuo elektroblok saa 220v syötön kun se tulee tuolla invertteriltä jos irroitan nuo molemmat johdot? Olen vähän tyhmä kun en tajua.
Mikä laite lataa akkuja?

Hei

Saatat olla hyvinkin oikeassa. Nyt vielä kysymys että mistä tuo elektroblok saa 220v syötön kun se tulee tuolla invertteriltä jos irroitan nuo molemmat johdot? Olen vähän tyhmä kun en tajua.
Mikä laite lataa akkuja?

Se on muuten EBL 99 eikä EBL 66. Ei se EBL:ään tuleva virtajohto voi sieltä invertteriltä tulla, eihän sitten tulisi virtaa mistään. Molemmissa on nastat näkyvissä, suunta on sisäänpäin. Ja se vertiltä lähtevä missä ei näy nastoja on sitä akulta muunnettua.

https://www.siilincaravan.fi/ebl-99-matkailuauton-virtakeskus-laturi-lmc-dethleffs-jne/p/1015780/

@timppa

Mulla kävikin niin että aivot jäivät yöksi töihin tämän asian kanssa ja sain heti aamulla ilmoituksen mahdollisesta kytkennästä. Jospa kaikki autoon tuleva verkkovirta meneekin ensin vertille siitä vasemmanpuoleisesta liittimestä ja tulee EBL:n sisään menoon siitä vertin oikeanpuoleisesta.

Näin kaikki verkkovirta pyörisi ensin vertissä ja vasta sitten menisi EBL:n kautta autoon jakoon. Virta olisi joko suoraa verrkovirtaa tai sitten akusta muunnettua.

Silloin vertin saa ulos kytkennöistä siirtämällä vertin vasemmanpuoleinen verkkovirtapistoke EBL:n vastaavaan. Mittauksia kannattaa tehdä, etäpohdinta ilman mitään kytkentäohjeita on vain pohdintaa.

@timppa

---

Terve

Viimeiset tilannepäivitykset tässä:

Tuo Timon mainitsema konsti tuli testattua heti perjantaina (ja ihan ite sen mietin jo torstaina yöllä :)) ja se toimii, eli sähköt suoraan EBL:n invertteri ohittaen, jolloin maasähkö pelaa.

Alunperihnän se oli niin että massähkö meni vertille ja sieltä oikenpuoleisesta EBL:n vaikka verti ei ollut päällä.
Hetken kuluttua alkoi vertistä kuulua "nakutus" kun se kytki ja irtikytki sähköjä.

Tilasin Raunolta kokeeksi vaihtoEBL:n ja laitoin sen paikoilleen, kytkin vertiin molemmat 220 verkkovirrat.
Nyt ei maasähkö kyteytynytkän enää päälle ennekuin pistin Vertin päälle.

Eli erona se että aiemmin tuli sähköä laturille ja 220V linjaan vaikka verti ei ollut päällä. Nyt tuon invertterin pitää olla On-asennosa ennekuin toimii.


Kysymyksiä:
1 Onkohan vertissä se vika? Kukahan tuota laitetta välittää tuo maahan josta voisi kysellä lisää
2 Purkuuko akku jos verti on jatkuvasti päällä vaikka 220 kuormaa ei ole? (En löytänyt laitteen ohjeesta tietoa kuinka suuri tuo lepovirta on)

Invertteri on Dometic MSI1812T inverterteri

Kiitoksia taas teille avusta ja kärsivällisyydestänne.

Eki

Tässä mallissa on punainen led-valo joka ilmaisee häirötilan. Laitteessa on automaattisulake joka pitää painaa sisään.

Käyttöohje
https://www.kayttooh.je/waeco/sinepower-msi1812t/k%C3%A4ytt%C3%B6ohje?p=271

Mulla on sellainen käsitys että se on rikki.
