Transitin sulakkeet

Onnistuin käräyttämään Transitista pari sulaketta. Vasemman puolen parkit sekä sisävalon. Omistajan käsikirja käteen ja etsimään ohjetta. Sulaketauluja kolme kappaletta ja noin 80 sulaketta. Eipä listalta löytynyt kumpaakaan. Soitin Fordin asiakaspalveluun. Ei tiedetty sielläkään. Sain pari huoltoliikkeen puhelinnumeroa. Toinen ei vastannut ollenkaan. Toisesta sain neuvon, kokeile kaikki ja aloita pienimmistä. Parkkisulake löytyi helpommin, seisontavalot ovat Fordissa "sivuvalot". Sieltä se palanut sulake löytyi. Sisävalonkin sulake löytyi, sitä ennen piti tarkistaa 32 ehjää sulaketta. Merkistä omistajan ohjekirjassa on aivan omituinen. Miltähän tuntuisi tehdä sama homma pimeässä.

Taas kysäisen, tietääkö joku, mistä löytyisi Transitin (-08) sähkökytkentäkaavio? Helpottaisi vastaisuudessa etsimistä suuresti.

Olihan tästä hyötyäkin. Portaan summeri löytyi sulakekotelon vierestä nippusiteellä johtonippuun kiinnitettynä. Nyt pääsen asentamaan releen, joka palauttaa portaan automaattisesti autoa käynnistettäessä.

Täältä löytyy transun käsikirja. Sulakkeet siv 94-97 Terv:AA. http://ford.webfellows.fi/kasikirjat/Transit%20-2006%20omistajan%20kasikirja%2007-2005.pdf

tuossa 06 transitissa näyttäis olevan vain yksi rasia, kun 07 lähtien löytyy moottoritilasta 1, hanskalokeron takaa 2 perättäistä ja kuskin istuimen alta vielä lisää. Sitten kun ne ovat vielä noita pahuksen pikkusulakkeita, niin ne täytyy yksitellen nyppiä ja tarkastaa. Vehon huoltokin sanoi,että sulake kaavio on sekava (itsellä myös meni parkkisulake). yritin googlettaa sähkökaaviota huonolla tuloksella, onkohan tuohon uuteen transittiin jo olemassa korjausopasta?

Ei ole vielä,uusin on 2000-2006 Tässä alfamerin linkki.Terv:AA. http://www.alfamer.fi/?gclid=CJX1mrvm26ECFYx_3god5DllIQ

Valitettavasti omistajan käsikirja ei kerro muuta kuin sulakekeskusten paikat. Ei edes sitä, että matkustajanpuolella on niitä kaksi päällekkäin.

Biltema myy yksinkertaista sulaketesteriä/sulakepihtiä mä oon semmootisella noita muovisulakkeita testaillu, ei tartte kaikkia irti repiä.....

marssikaa lähimmälle ford piirimyynti liikkeelle ja kysykää neuvoa huoltoneuvojalta älkää soittako helpompi kertoa ja näyttää ohjekirjasta mikä sulake missäkin valitettavasti vain auton sulakeet ei asuntoosan lähimmän liikkeen löydät www.ford.fi muuten kannattaa selvittää miksi sulake paloi joku vika. "ei pala itsestään"

Kiitos "asiantuntevasta" ohjeesta. En oikein näe järkevänä ajella epäkuntoisella autolla. Lisäksi matka lähimmälle huoltoneuvojalle 86km. Eli matkaan kuluisi vähintäin 3h työaikaa. Sulakkeiden palamisen syykin on tiedossa. Jos sulakkeen numeroa ei osata sanallisesti kertoa, miten se sitten onnistuisi näyttämällä ohjekirjasta? Osaan lukea sähkökaavioita (ainakin ennen osasin), siksi kyselen mistä niitä löytyisi. Muuten, Suomen kielinen kirjoitus tulee paljon ymmärrettävämmäksi, käyttämällä välimerkkejä (ne ovt pisteitä ja pilkkuja) sekä isoja alkukirjaimia lauseen alussa.

minä kans olin ihmeissäni kun toisen puolen parkkivalo ei pelannut ja taakse tulevasta pistokkeesta ei löytynyt kuin yksi virrallinen johto.Tarkastin sulakkeet yleismittarilla ja kaikki oli ehjät.Eipä muuta kuin Fordin huoltoon kyselemään kytkentäkaaviota jota ei löydy kuin sähköisenä versiona, ja kas kummaa taakse tulee molempien puolen valot yhdestä sulakkeesta.no löytyhän se vika hapettuneesta rosvoliittimestä.

mistähän löytäisin transit vm.2012 sulakerasiat...seisontavalot pimeänä toiselta puolen...

Apukuskin edessä kojelaudan päällä tavarasyvennyksen alla.

Tuolla linkissä on hyvät hakuohjeet

https://www.autogenius.info/ford-transit-2006-2013-fuse-box-diagram/

Ja sieltä tämä:
https://www.autogenius.info/wp-content/uploads/2018/07/ford-transit-fuse-box-diagram-passenger-compartment-2006.jpg

Siellä alhaalla Passenger junction box ja sulakkeet 75 vasen tai 76 oikea.

@timppa

Timon linkistä löytyy juuri se sulakerasia jossa minunkin polttamani sulake (75) sijaitsee. Kyseistä Passenger junction boxia en vaan ole onnistunut löytämään. Hansikalokeron takana oleva rasia on tuo linkistä löytyvä.Standard relay box. Onkohan kenelläkään tietoa mistä Passenger junction box löytyy. Kyseessä Ford Transit -08.

-Jarmo

Aikaisempi kommentti hävisi johonkin. Eli hobby transit autossa asunto-osan sulakerasia sijaitsi hantin penkin alla,hupiakun kanssa vierekkäin tai paremminkin peräkkäin. Minkä merkin asunto-osa sulla on joku voisi tietää paikan?Asunto- osan sähkökuva on sen valmistajan tekemä kenen laatikko on,auton taas transitin, näin mulla ainakin on autoissa ollut. Tässä kyseisessä keksinnössä sijaitsi rapun sisään vedon rele melkeen rapun yläpuolella veto laatikon kulmauksessa.

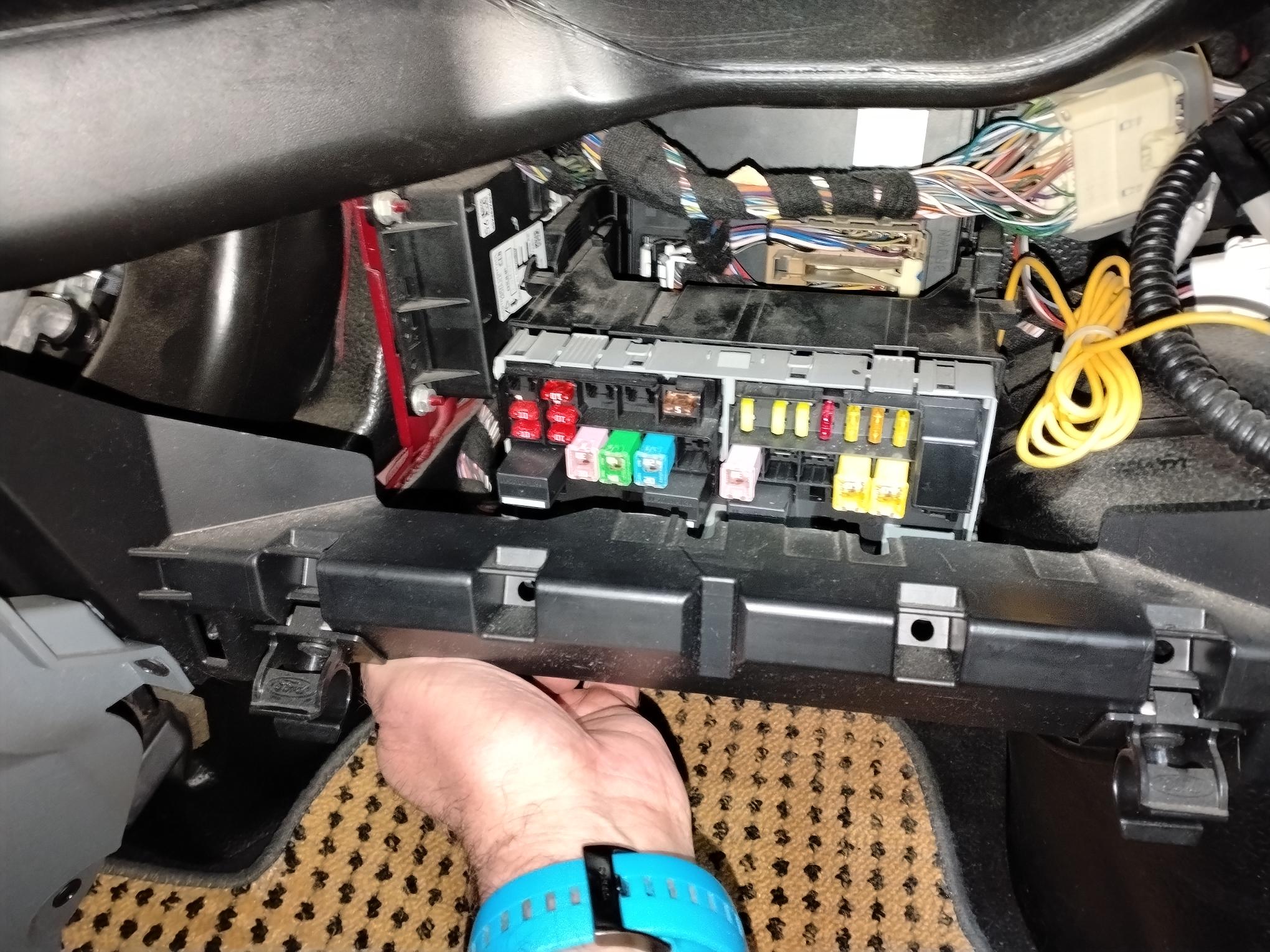

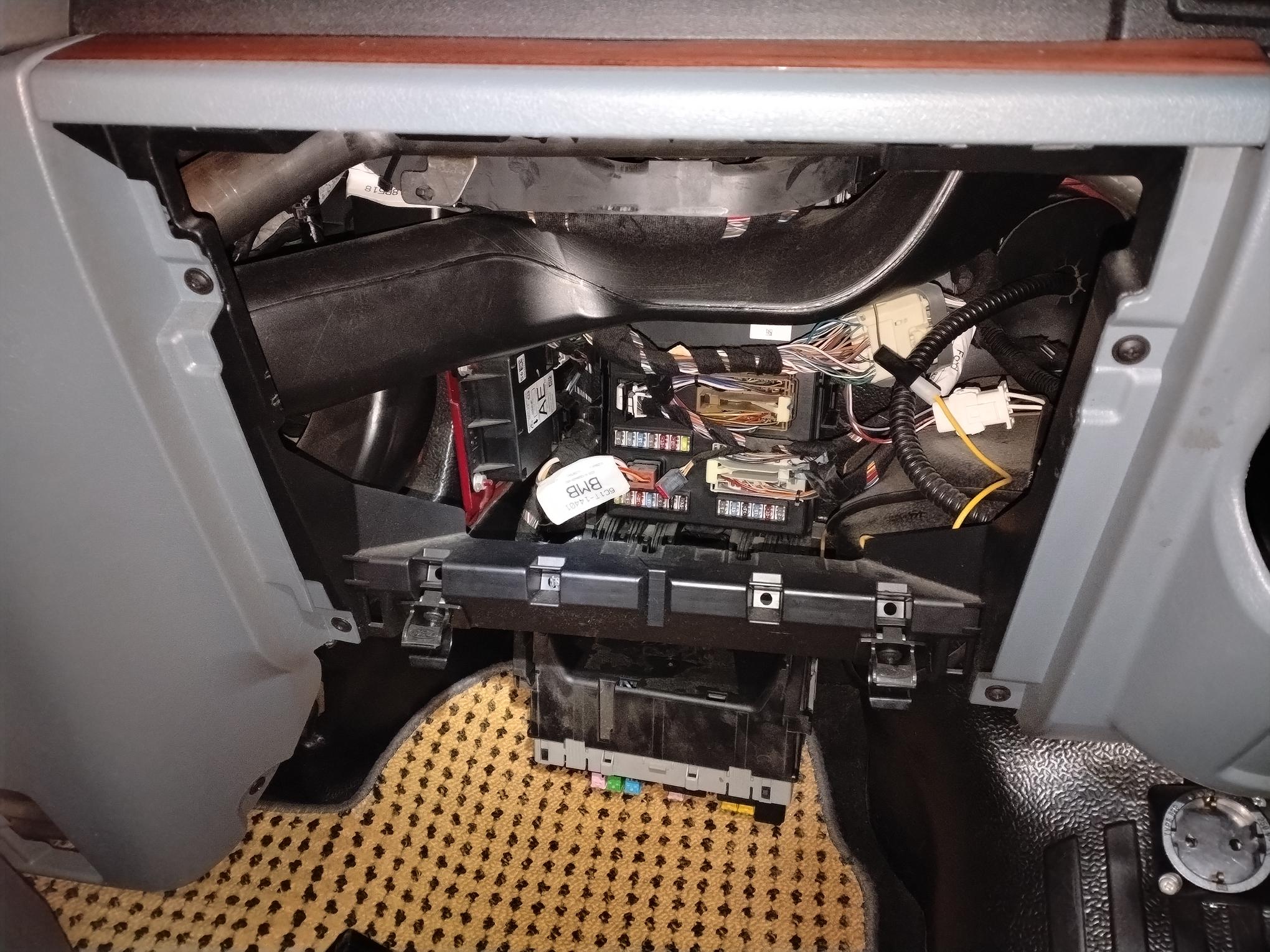

Kaipaamani sulakerasia löytyi toisen sulakerasian takaa. Hansikaslokeron takana oleva sulakerasia kääntyy saranoilla alas ja sen takana on toinen satsi sulakkeita, mm. tuo sivuvalojen sulake joka minulla oli palanut.
