Jääkaapin tuuletukselle puhallin

Tuli hommattua jääkaapin avuksi kuvien mukainen lisäpuhallin.
Kertokaa viisaammat mihin asennetaan tuo varusteena oleva anturi (sensor kabel)?
Jos jääkaapin sisälle, niin mistä se sinne viedään? Oven tiivisteen välistä??
Vai unohtaako automatiikan ja käyttää pelkällä manuaalikäytöllä?

Onko parempi asentaa puhallin alaritilään puhaltamaan vai yläritilään imemään?

Kiitokset jo etukäteen!

Jyrki

Tuo anturi laitetaan luultavasti jääkaapin takana olevien jäähdytysritilöiden väliin, josta se tunnistaa lämmön nousun. Ja itse puhallin on parempi laittaa yläritilän taakse puhaltamaan ulos kuumaa ilmaa. Se ei ole tällöin esteenä poltinhuoltoon tai mahdolllisesti se ei tuuletuksella sotlke polttimen ilmansaantia.
Virran voit ottaa jääkaapin virtaliittimestä, jos se on helposti saatavilla.

Hei, jos oikein tulkitsen, niin kyseessä on valmis paketti, joita me tee se itse -miehet olemme täällä viritelleet.

Tämä ei tule millään muotoon jääkaapin sisälle.

Kyse on jääkaapin takatilaan tuleva tuuletin, joka siirtää jääkaapin takaa kuuman ilman pois. Tuulettimen pyörimissuunnta siten, että imee alaritilän kautta ilmaa ja puhaltaa sen yläritilän kautta ulos. Paketissa näyttää olevan valmiina manuaalisesti päälle laitettava pakkosyöttö tai valinnaisesti termostaatin kautta tapahtuva tuulettimen käynnistyminen (termostaatti hoitaa päälle / pois -komennot).

Ohjauspaneelin vedät mukana tulleiden johtojen avulla haluaami paikkaan.

Olen kahteen autoon tehnyt itse tuon saman setin ja yhteen autoon ostin samanlaisen valmiin paketin.

Perusidea tuulettimilla on se, että poistaa jääkaapin takaa lämmintä ilmaa, joka syntyy jääkaapin viilentäessä sisätilaa. Jos lämpöä ei poisteta - erityisesti kuumalla kelillä - jääkaapin teho laskee.

Olen melko varma, että paketin sisällä on manuaalit miten homma asennetaan.

Oma suositukseni on, että laitat tuulettimen melko ylös yläritilän läheisyyteen, koska on siellä paremmin suojassa.

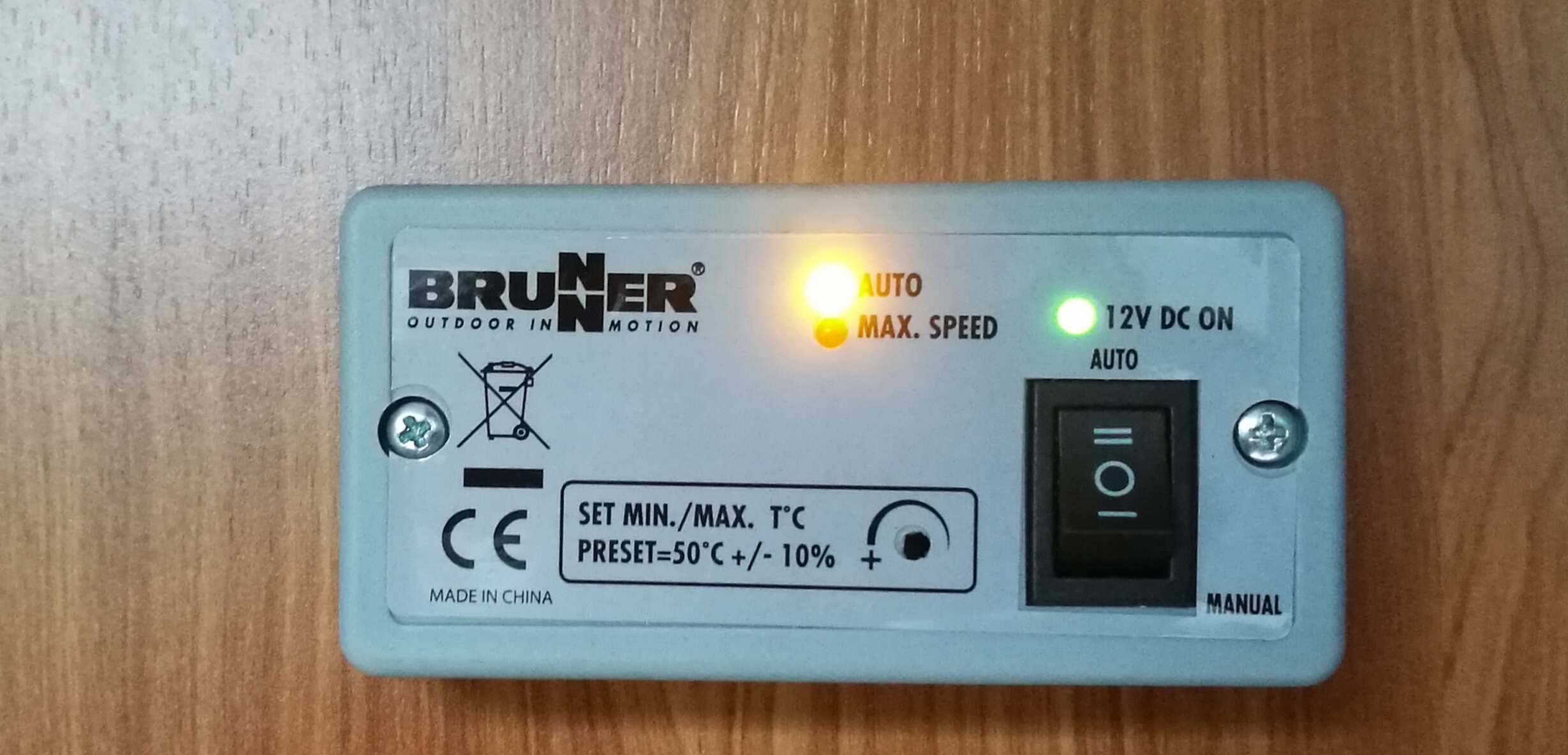

Puhaltimelle näyttää olevan oma ohjauspaneli, jossa on manuaali/pois/automaatti-asennot sekä nopeussäätö. Puhaltimen kiinnittäisin yläritilään puhaltamaan ulos ja lämpöanturin haistelemaan kaapin takaa yläosan ilmatilan lämpöä (ei siis mitään jäähdytyskoneiston osaa). Jos kaapin takaa löytyy riviliitin, jossa on 12 V silloin, kun kaappi on käynnistetty, ottaisin syötön sieltä, jolloin puhallin ei saa virtaa, kun kaappi on pois käytöstä. Käyttöpaneli on askarreltava sopivaan kohtaan "huoneen puolelle."

Asia selvä.
Asennetaan ylempään ritilään puhaltamaan lämmintä ilmaa ulos ja anturi mittaamaan takatilan ilman lämpötilaa.

Tuon anturin sijoitusta ei paketissa kerrota millään tavalla.
Ainut ohje on tuo kytkentäkaavio, mistä valokuva.

Kiitos vastauksista!

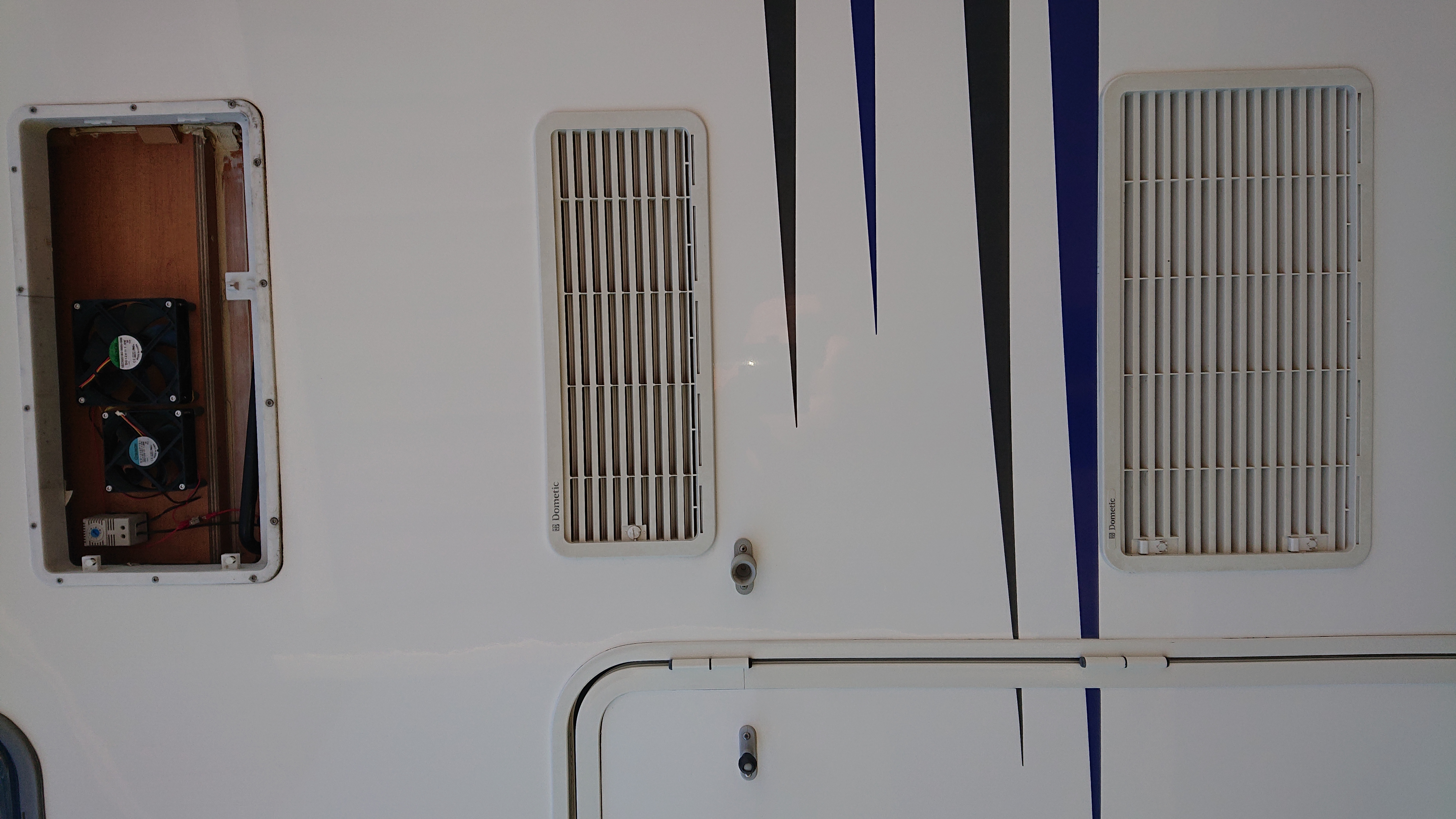

Tässä viime kesänä rakenneltu versio ko. systeemistä ilman käyttökytkintä.
Hyvin on kaappi pysynyt viileänä nyt helteillä. Tosin kaapin ollessa leirissä auringon puolella nousee kaapin sisälämpö kymmeneen jopa ylikin sen. Nuo puhaltimet käyvät silloin lähes kaiken aikaa

Kyllä tuolle puhaltimelle olisi ollut kesä-heinäkuussa reissussa tarvetta.
Valitettavasti ostin vasta paluumatkalla Obelinkistä.
Täytyy aloittaa varustelukierre, uusia reissuja varten.

Leirissä oloajaksi on mahdollista poistaa ulkoritilät, jolloin ilmanvaihto tehostuu.

Tee se itse miehenä laitoin kaksi tietokonepuhallinta kierrättämään ilmaa ja hyvin ovat toimineet. Termari olisi ollut hyvä laittaa näin "jälkiviisaana". Jääkaapin lämpötilan seuraamiseksi laitoin langattoman elektronisen lämpömittarin, toinen tunnistin jääkaapin sisälle ja toinen mittaamaan ulkolämpötilaa.

Matti, se on totta että ilma kiertää paremmin, kun ottaa ritilät pois. Mutta silloin kaikki sääsket ym itikat pääsevät sisälle.
Samasta aiheesta on avaamani ketju, kun selaa osioita hiukan taakse päin, terveisin Hanski.

Hannu, todellakin vanhemmissa kaapeissa oli yhteys sisältä kaapin taakse, mutta uudemmat ovat siinä suhteessa visuja.

Itsellä on uudempi iso Dometic, erillisellä pakastimella ja sieltä ei ole yhteyttä sisätiloihin, sen totesin silloin, kun tupla tuulettimet asensin, nyt toimii hyvin, vaikka on hellettä.

Turhan suuritöinen asennus tuossa paketissa. Itse tein uuden asennuksen saadakseni puhaltimen täysin äänettömäksi. Kokeilin 900 minuuttikierroksen tuuletinta mutta siinä ei ollut tehoja tarpeeksi.

Nyt on 1800 kierroksen 100 mm:n puhallin ja se on yläritilän takana kiinni sidontaliinan nauhanpätkissä, edellinen asennus oli kiinni metallisilla reikänauhoilla mutta ne johtivat runkoääntä.
Nauhakiinnitys on täysin äänetön, automaattikaapin liekin tohina on kovempi ääni kuin tuulettimen.

Säädettävä termostaatti on nippusiteillä lauhduttimen yläputkessa ja säädetty n. 45° - 50°
Keskiviikosta tähän päivään olin reissussa ja näillä keleillä kaapin liekki sekä puhallin olivat päällä koko päivän, vasta yöllä alkoivat pysähtelemään. Kaapissa hyllystä riippuen 4°- 9°

Tälläinen asennus ei välttämättä vaadi minkäänlaista katkaisijaa. Itsellä ulkopuolinen katkaisin on mutta en siihen ole koskenut lainkaan, luotan termostaattiin. Yläritilä on helposti irroitettavissa joten termarin säädön voi kokeilemalla säätää sopivaksi. Termostaatti kannattaa kytkeä maajohdon väliin.

Tässä:
https://www.starelec.fi/product_info.php?products_id=29974

@timppa

Siinä kuva puhaltimesta asennettuna.
Hiljainen peli.
Asennus oli yksinkertaista, ainoastaan tuo ohje mielestäni hieman vajavainen.
Ohjainyksikön vedin alapuolella olevaan luukkuun.

Minä asensin tuo saman paketin kuin Jyrki.
Nyt kyselen, kun päästään vihdoin tien päälle, oletteko pitäneet puhallinta päällä myös ajaessa ja onko siitä tullut mitään ongelmia esim. lisää pölyä kaapin taakse?

Moi, teesse itse tekijät
Tehkää kumminkin kaikki liitokset suojattuna (P. Peipon viritys), apikot kutistesukkaan tai vulkanoituvaan teippiin.
ps. jonkin verran noita ammatikseen teen ja nähnyt jos jonkin moista

Tuskin tuulettimia ajaessa tarvitsee vallakin jos kaappi on sähköllä. Sähköllä kuumenee selvästi vähemmän ainakin ne mallit joissa pakoputki on jätetty sinne ritilän taakse, nykyisin valitettavan yleinen tapa.

Pölyyntymisestä en osaa sanoa mitään.

@timppa

Onko kenelläkään kokemusta Jääkaapin tuuletin Tornado MCV/2 mallista?

https://www.reimo.com/fi/81115-jaeaekaapin_tuuletin_tornado_mcv_2/

-KaiL-

Meillä on puhaltimiin sijoitettu termostaatti. Eli haistelee puhaltimen läpi menevää ilmaa. Ollut päällä ajon aikanakin. En osaa sanoa onko pöly joka on kertynyt koneikkoon puhaltimista johtuvaa vai ei. Puhaltimissa portaaton nopeuden säätö. Joillakin nopeuksilla tulee runkoääniä. Auttaisi varmaan jos tekisi kuten Timo oli tehnyt.

Minä sammutan puhaltimet ja jääkaapin pölyäville taipaleille ja vetäisen ritilät umpeen leveällä maalarinteipillä. Sen verran tylsää puuhaa jääkaapin irroittaminen ja putsaileminen.

Kirjoittelinkin omista puhallinvirityksistäni elokuussa 2018 tonne Matkailuvaunut osioon. Systeemi on toiminut niin hyvin, että pitää vähän varoa ettei muutu pakastimeksi koko kaappi. Olisi hyödyllistä jos olisi ohjattava säätöventtiili kaasulle, niin ei tarvitsisi käsin käännellä. Omassa systeemissäni puhaltimia ei käytännössä kuule kun ilma on pakotettu kiertämään oikeaa reittiä ja puhaltimet pyörivät verkkaisesti.

Toiminnan tehokkuuden kannalta oleellisin mitattava lämpötila on absorberin lämpötila eli osa jossa ammoniakki liotetaan takaisin veteen. Itselläni on anturi lauhduttimen toiseksi alimmassa kiehkurassa, näkyy kuvassa ruskealla Kapton-teipilä putkeen kiinnitettynä. Mutu-tuntumalla olen asettanut tavoitelämpötilaksi omassa kaapissani 45C, jolloin tuntuu jäähtyvän tehokkaasti. Tietenkin keittimessä pitää olla tarpeeksi örmyä myös, että ammoniakkia tislautuu. Itselläni keittimen lämpötila on yleensä n. 175C kun toiminta on tehokasta.

Tänä kesänä huomasin, ettei keittimen lämpötila noussutkaan ihan noihin lukuihin, niin arvasin oitis, että röörisä on ruostetta irronnut ja mikroskoopissahan se näkyikin. Käytin tilaisuuden ja putsasin samalla pölyt ja nuohosin pakoputken ja vaihdoin uuden kaasuputken. Vaikea ymmärtää miksi tossa on käytetty ruostuvaa teräsputkea. Mitta on 4,75mm, joka on vakio Cu-Ni jarruputken mitta ja nippelitkin ovat M10x1 vakionippoja, joten putken voi helposti vaikka teettää.
